GA 533-2012 挡烟垂壁规范完整解读

　　GA 533-2012 挡烟垂壁规范完整解读(2026年最新)

　　发布日期: 2026年3月29日

　　标准号: GA 533-2012

　　替代标准: GA 533-2005

　　适用范围: 工业与民用建筑防烟分区

　　什么是挡烟垂壁?

　　挡烟垂壁是采用不燃材料制作，安装于建筑顶棚、横梁或吊顶下，形成一定蓄烟空间的挡烟分隔设施。当火灾发生时，挡烟垂壁能够有效阻止烟和热气体水平流动，为人员疏散和消防救援争取宝贵时间。

　　根据 GA 533-2012 标准规定，挡烟垂壁是用不燃材料制成，从顶棚下垂不小于 500mm 的固定挡烟设施。合格的挡烟垂壁系统能使火灾中人员的可用安全疏散时间(ASET)平均延长 20%-30%。

　　GA 533-2012 标准核心要求速览

　　要求项目标准规定重要性 下垂高度≥500mm 强制性漏烟量≤25m³/(m²·h)(200±15℃, 25±5Pa)强制性耐高温性能(620±20)℃ 保持 30min 强制性单节宽度(刚性)≤2000mm 推荐性单节宽度(柔性)≤4000mm 推荐性启闭可靠性≥1000次操作后正常运行 强制性

　　一、标准适用范围与基本定义

　　1.1 适用范围

　　GA 533-2012《挡烟垂壁》标准适用于工业与民用建筑中设置防烟分区所使用的挡烟垂壁。

　　本标准的主要内容：

　　•术语和定义

　　•分类

　　•要求

　　•试验方法

　　•检验规则

　　•标志、包装、运输和贮存

　　1.2 关键术语定义

　　术语定义 挡烟垂壁采用不燃材料制作，安装于建筑顶棚、横梁或吊顶下，形成一定蓄烟空间的挡烟分隔设施固定式挡烟垂壁固定安装的、能满足设定挡烟高度的挡烟垂壁活动式挡烟垂壁可从初始位置自动运行至挡烟工作位置，并满足设定挡烟高度的挡烟垂壁挡烟高度挡烟垂壁处于挡烟工作位置时，其底部与室内地面的距离漏烟量在规定试验条件下，挡烟垂壁部件两侧保持规定温差和压力差时，单位时间内通过单位面积的烟气体积

　　二、挡烟垂壁分类

　　2.1 按安装方式分类

　　挡烟垂壁

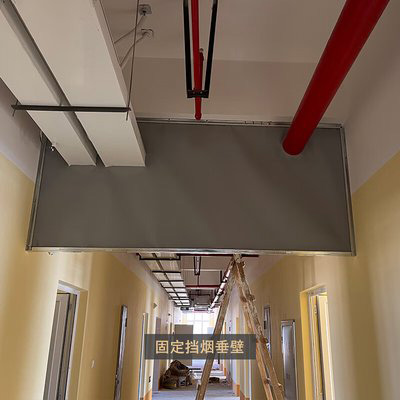

　　├── 固定式挡烟垂壁

　　│ ├── 防火玻璃型

　　│ │ ├── 夹丝防火玻璃

　　│ │ ├── 单片防火玻璃

　　│ │ └── 夹胶防火玻璃

　　│ ├── 钢板型

　　│ └── 防火布型(无机布、硅胶布)

　　└── 活动式挡烟垂壁(电动挡烟垂壁)

　　├── 卷帘式

　　└── 翻板式

　　2.2 活动式挡烟垂壁系统组成

　　活动式挡烟垂壁主要由以下部件组成：

　　部件名称功能说明 防火硅胶布核心挡烟部件，耐高温、耐腐蚀电机提供动力驱动，通常采用 AC380V电控箱控制挡烟垂壁的启闭动作卷轴卷绕和释放挡烟布底梁位于挡烟布底部，增加重量确保下垂控制模块接收消防信号，联动控制

　　三、GA 533-2012 强制性技术要求

　　重要提示：以下要求为强制性标准(第5章、第7章和8.1为强制性要求)，必须在产品设计、生产和安装中严格执行。

　　3.1 外观质量要求

　　检查项目标准要求 表面平整度无明显划伤、裂纹、变形金属部件防腐处理，无锈蚀织物部件无破损、脱线标志标识清晰、完整

　　3.2 材料要求

　　材料类型具体要求 金属板材厚度≥0.8mm，熔点≥750℃防火玻璃符合 GB 15763.1 规定防火布燃烧性能达到 GB 8624 标准 B1 级电机绝缘绝缘电阻≥50MΩ

　　3.3 尺寸偏差要求

　　项目允许偏差 挡烟垂壁宽度±5mm挡烟垂壁高度0～+10mm垂壁下垂高度≥500mm(活动式需满足设定值)

　　3.4 漏烟量要求(强制性)

　　在 (200±15)℃ 温度、(25±5)Pa 差压条件下：

　　挡烟垂壁类型最大漏烟量 活动式挡烟垂壁≤25m³/(m²·h)固定式挡烟垂壁≤25m³/(m²·h)

　　3.5 耐高温性能要求(强制性)

　　挡烟垂壁在 (620±20)℃ 的温度下保持 30分钟 后：

　　• 完整性不应破坏

　　• 挡烟部件不应发生垮塌或脱落

　　• 漏烟量仍应满足规定要求

　　3.6 活动式挡烟垂壁特殊要求

　　要求项目技术参数 电源要求动力电源 AC220V/380V 50Hz，控制电源 DC24V启闭速度2-9m/min(根据型号)响应时间接到信号后≤6s 下垂到位可靠性经 1000 次启闭操作后仍能正常运行断电保护系统断电时能自动下降至挡烟工作位置

　　3.7 可靠性试验(探棒测试)

　　试验结束后，使用以下探棒进行测试：

　　探棒类型尺寸规格测试要求 圆柱形探棒直径 6±0.1mm不能穿过挡烟部件方形试块15±0.1mm × 24±0.1mm不能穿过挡烟部件

　　四、挡烟垂壁安装规范

　　4.1 安装位置要求

　　根据《高层民用建筑设计防火规范》规定：

　　在设有排烟设施的走道和净高不超过 6m 的房间，应采用挡烟垂壁、隔墙或从顶棚下突出不小于 500mm 的梁划分防烟分区。

　　4.2 安装高度要求

　　应用场景下垂高度要求 一般场所≥500mm自然排烟时≥室内净高的 20%挡烟垂壁下缘距地面≥2.3m

　　4.3 不同材质挡烟垂壁的应用场景

　　材质类型适用场景特点 夹丝防火玻璃高档酒店、会议中心、写字楼透明度高，安全性好，破碎不脱落单片防火玻璃高端商业场所美观度最佳，但破碎可能垮塌夹胶防火玻璃重要公共场所综合性能最优，但价格较高钢板挡烟垂壁地下室、仓库、设备间造价低，耐高温性好，不美观防火布挡烟垂壁地下车库、设备夹层造价便宜，安装方便

　　4.4 安装注意事项

　　1. 位置选择：挡烟垂壁应安装在疏散楼梯间、走廊等疏散通道入口

　　2. 间距控制：同一防烟分区内挡烟垂壁应连续设置

　　3. 联动系统：活动式挡烟垂壁必须与火灾自动报警系统联动

　　4. 维护检修：定期检查启闭可靠性，确保系统处于正常工作状态

　　五、与旧版 GA 533-2005 的主要区别

　　对比项目GA 533-2005GA 533-2012 发布时间2005年2012年适用范围活动式挡烟垂壁为主覆盖全部挡烟垂壁断电保护无明确规定明确规定需自动下降可靠性要求500次启闭提高至1000次启闭漏烟量指标相同相同耐高温要求相同相同

　　六、挡烟垂壁与防火卷帘的区别

　　对比项目挡烟垂壁防火卷帘 主要功能挡烟，防止烟气蔓延防火，阻隔火势蔓延下垂高度通常 500-800mm可达数米耐火极限0.5h 以上可达 3h 以上透明度可采用透明玻璃一般不透明应用位置吊顶下，防烟分区开口部位，防火分隔价格区间60-300元/m²200-800元/m²

　　七、常见问题解答(FAQ)

　　Q1：挡烟垂壁的下垂高度必须是多少?

　　A：根据 GA 533-2012 标准，挡烟垂壁从顶棚下垂的高度应不小于 500mm。这是强制性要求，在《高层民用建筑设计防火规范》中也有明确规定。

　　Q2：活动式挡烟垂壁需要与消防系统联动吗?

　　A：是的，活动式挡烟垂壁必须与火灾自动报警系统或烟雾探测器联动。当消防控制中心发出火警信号或接收到"烟感"信号后，挡烟垂壁应迅速垂落至设定高度，形成烟区分隔。

　　Q3：挡烟垂壁可以使用多长时间需要检修?

　　A：GA 533-2012 标准要求挡烟垂壁经 1000 次启闭操作后仍能正常运行。建议在正常使用条件下，每年至少进行一次功能性检查，确保系统在火灾发生时能够可靠动作。

　　Q4：固定式和活动式挡烟垂壁哪个更好?

　　A：两种类型各有优势，需根据具体应用场景选择：

　　固定式：结构稳定、耐火性能强、安装简便、造价较低，适用于地下室、仓库等场所

　　活动式：灵活性高、隐蔽性好、可与消防联动，适用于有吊顶的商场、写字楼等高端场所

　　Q5：挡烟垂壁的漏烟量标准是多少?

　　A：在 (200±15)℃ 温度、(25±5)Pa 差压的试验条件下，挡烟垂壁的漏烟量应不大于 25m³/(m²·h)。这是强制性指标，必须严格遵守。

　　Q6：挡烟垂壁可以使用在哪些建筑类型?

　　A：挡烟垂壁广泛应用于以下建筑类型：

　　高层或超高层民用建筑，大型商场、超市，写字楼、酒店， 地下车库、设备夹层，机场、车站等交通枢纽，剧院、体育馆等公共建筑

　　Q7：活动式挡烟垂壁的电源要求是什么?

　　A：活动式挡烟垂壁的电源配置通常为：

　　动力电源：AC220V/380V，50Hz

　　控制电源：DC24V

　　电机功率：通常为 0.18-0.75kW

　　控制系统需具备断电自动下降功能

　　Q8：挡烟垂壁需要哪些认证?

　　A：合格的挡烟垂壁产品应具备：

　　消防产品认证证书(CCCF 认证)

　　符合 GA 533-2012 标准的检验报告

　　产品出厂合格证

　　说明书及安装图纸

　　八、总结

　　GA 533-2012《挡烟垂壁》标准是我国挡烟垂壁产品的核心技术规范，对产品的分类、要求、试验方法、检验规则等作出了全面规定。

　　核心要点回顾：

　　1. 下垂高度必须 ≥500mm(强制性)

　　2. 漏烟量 ≤25m³/(m²·h)(强制性)

　　3. 耐高温 (620±20)℃ 保持 30min(强制性)

　　4. 活动式需 1000 次可靠性测试(强制性)

　　5. 必须与消防系统联动(活动式)

　　6. 选购时认准 CCCF 认证
